Flenskopmoer versus standaard zeskantmoer met ring: kwantificering van de verschillen in lagerspanningsverdeling en inbeddingsweerstand
Bij hoge voorbelasting is de keuze tussen a flenskopmoer en een standaard zeskantmoer met een platte ring heeft een aanzienlijke invloed op de prestatie van de verbinding. Hoewel beide configuraties tot doel hebben het draagoppervlak te vergroten en de oppervlaktespanning te verminderen, laten experimentele gegevens substantiële verschillen zien in de manier waarop ze de druk verdelen en zich verzetten tegen inbedding in het verbindingsmateriaal.
1. Vergelijking van contactstress: gekwantificeerde gegevens
De volgende tabel geeft contactspanningsgegevens weer voor flenskopmoeren, gewone zeskantmoeren en zeskantmoeren met ringen, gemeten onder identieke voorbelastingsomstandigheden (75% van de proefbelasting).
| Bevestigingsgraad | Grootte | Configuratie | Contactstress (ksi) | Contactspanning (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Geflensde kop | 36.3 | 250 |
| 10.9 | M16 | Geflensde kop | 39.9 | 275 |
| 10.9 | M10 | Gewoon Hex | 52.2 | 360 |
| 10.9 | M16 | Gewoon Hex | 94.3 | 650 |
| 10.9 | M10 | Zeskantige wasmachine | 27.6 | 190 |
| 10.9 | M16 | Zeskantige wasmachine | 33.4 | 230 |
| 12.9 | M10 | Gewoon Hex | 63.8 | 440 |
| 12.9 | M22 | Gewoon Hex | 131 | 900 |
| 12.9 | M10 | Zeskantige wasmachine | 29 | 200 |
| 12.9 | M22 | Zeskantige wasmachine | 50.8 | 350 |
Gegevensbron: Contactspanningsmetingen uit ontwerpstudies van boutverbindingen.
Voor een M16-bevestigingsmiddel van klasse 10.9 produceert de flenskopmoer een contactspanning van ongeveer 39,9 ksi, vergeleken met 94,3 ksi voor een gewone zeskantmoer: een reductie van 57,7%. De zeskantmoer met ring haalt 33,4 ksi, wat neerkomt op een reductie van 64,6% ten opzichte van de gewone zeskantmoer. Voor M22-bevestigingsmiddelen van klasse 12.9 met hogere sterkte genereert de gewone zeskantmoer 131 ksi, terwijl de sluitringconfiguratie dit reduceert tot 50,8 ksi, een reductie van 61,2%.
2. Lagerspanningsverdeling: het verschil in drukprofiel
De vermindering van de piekspanning bij platte sluitringen is weliswaar aanzienlijk, maar bereikt niet het niveau dat men zou voorspellen op basis van uitsluitend het contactoppervlak. Testen op 1/2"-13 bevestigingsmiddelen bij 80% van de proefbelasting toonden aan dat een geharde platte sluitring de piekdruk met ongeveer 50% verminderde, terwijl een flenskopbevestiging zorgde voor een belastingsverdeling die meer afhankelijk was van de individuele geometrie van het bevestigingsmiddel.
Metingen van het contactoppervlak met behulp van drukindicatiefilm hebben aangetoond dat het contactoppervlak onder een flenskop kan variëren van in wezen het volledige oppervlak tot een smalle band bij de buitendiameter van de flens, of een ring nabij het spelingsgat. Deze variatie is te wijten aan de tapsheid van de flens en de stijfheid van het moerlichaam. Voor zeskantmoeren met sluitringen bereikt de standaard platte sluitring niet de volledige spanningsvermindering die wordt voorspeld door de buitendiameter, omdat de sluitring niet dik genoeg is om de belasting gelijkmatig over de buitendiameter te verdelen. Dikkere sluitringen zijn effectiever in het verdelen van de belasting en het verminderen van spanning in zowel de sluitring als de verbindingsstukken.
3. Weerstand tegen inbedding: voorkomen van verlies van voorspanning
Inbedding is het plaatselijk meegeven of samendrukken van het verbindingsmateriaal onder het moerdraagoppervlak. Het is een primaire oorzaak van vroegtijdig verlies van de voorspanning na het vastdraaien. Zowel de flenskopmoer als de zeskantmoer met ring verminderen de inbedding door de contactspanning op het lageroppervlak te verlagen.
- Flenskopmoer: De geïntegreerde flens zorgt voor een groter lageroppervlak dat de druk over een bredere zone verdeelt. Dit vermindert het risico dat de moer in zachtere materialen zoals aluminium, dun plaatstaal of gecoate oppervlakken verankert. De flens voorkomt ook oppervlakteschade en vermindert het risico dat de moer door het verbindingsmateriaal trekt.
- Zeskantmoer met geharde ring: Een goed gespecificeerde, geharde ring kan de pakking- of verbindingsbelasting met 30-50% verhogen vergeleken met geen ring, door verankering te voorkomen en de belasting gelijkmatiger te verdelen. Het compenseert onregelmatige oppervlaktecondities en vermindert de wrijving op het lageroppervlak.
4. Aanvullende prestatieoverwegingen
- Koppel-spanningsrelatie: De straal van het contactgebied beïnvloedt het koppel dat nodig is om een bepaalde voorspanning te genereren. Wanneer contact optreedt bij de buitendiameter van de flens, is het weerstandsmoment groter en wordt bij hetzelfde ingangskoppel minder boutspanning gegenereerd. Tests hebben aangetoond dat het verschil tussen contact met de binnendiameter en de buitendiameter de spanning met 10-15% kan verminderen.

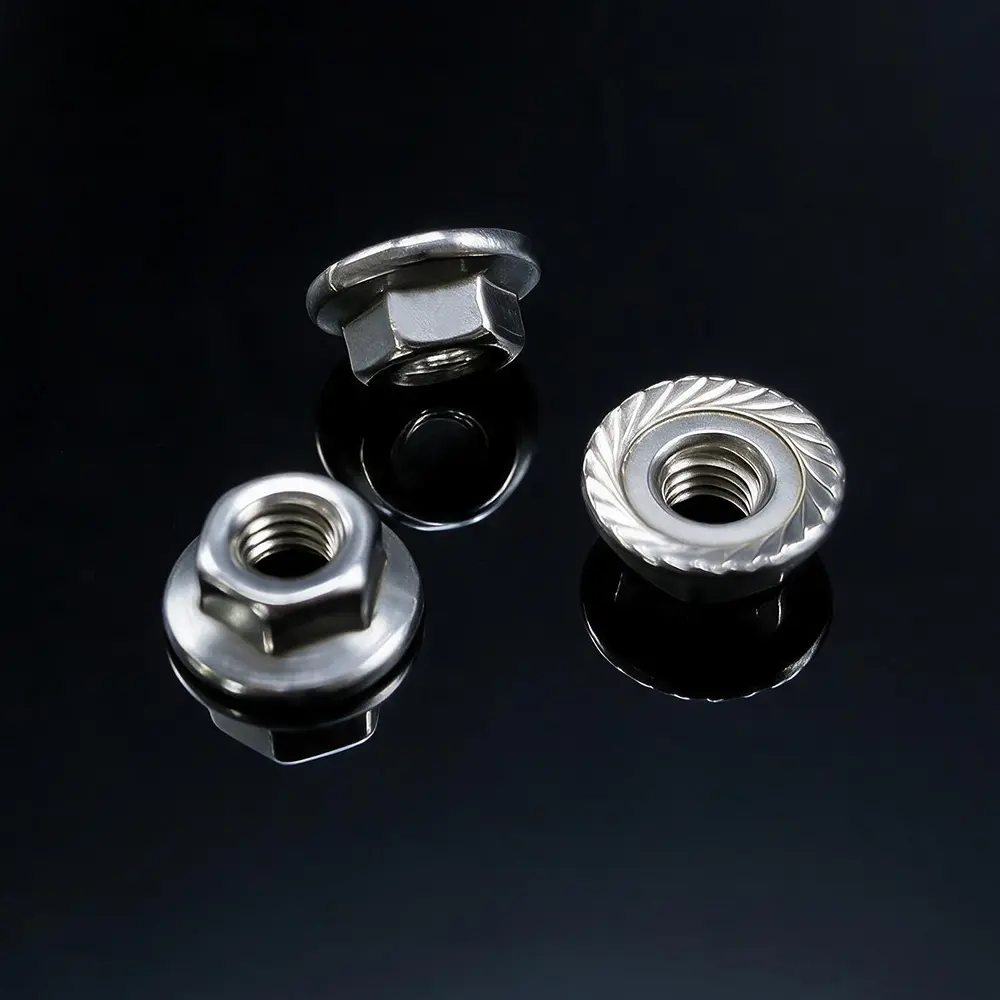

- Anti-vibratieprestaties: Gekartelde flensmoeren (vaak whizz-moeren genoemd) bevatten tanden op het lagervlak die in het pasoppervlak bijten, waardoor een mechanische vergrendeling ontstaat die bestand is tegen losraken onder trillingen. Gladde flensmoeren bieden dit borgeffect niet.
- Oppervlakteschade: Getande flensmoeren kunnen geverfde, geanodiseerde of zachte oppervlakken beschadigen. Voor afgewerkte of cosmetische toepassingen wordt de voorkeur gegeven aan gladde flensmoeren of standaard zeskantmoeren met ringen.
5. Productie- en kwaliteitsperspectief
Een consistente flensgeometrie en gecontroleerde productietoleranties zijn essentieel om de voordelen van de belastingsverdeling van flenskopmoeren te bereiken. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) is een familiebedrijf onder SEA Monies Metal Co., Ltd., met 20 jaar familie-ervaring en kwaliteitserfgoed in de metaalproductie. Vertrouwend op de sterke productiecapaciteit en supply chain-voordelen van Shengzhao Metal, zijn wij gespecialiseerd in R&D, productie en wereldwijde verkoop van hoogwaardige metaalproducten. In lijn met het streven van de familie naar precisie, een rigoureuze werkhouding en een langetermijnengagement, leveren wij stabiele en betrouwbare producten en diensten aan klanten over de hele wereld.
Door gebruik te maken van de robuuste R&D- en productiemogelijkheden van de fabriek, zijn wij gespecialiseerd in zeer sterke klinknagels, bouten, moeren, ringen, pennen, schroeven en diverse niet-standaard aangepaste onderdelen. Ons productassortiment omvat materialen zoals roestvrij staal, gelegeerd staal, aluminiumlegeringen, koper en speciale legeringen, waarbij gebruik wordt gemaakt van processen zoals koude kop, heet smeden en CNC-bewerking. Onze producten worden naar meer dan 25 landen geëxporteerd en bedienen meer dan 200 klanten.
Chance & Union streeft ernaar om "Manufactured in China" naadloos te verbinden met de internationale markt en klanten wereldwijd one-stop-bevestigingsoplossingen te bieden, van R&D tot massaproductie door middel van professionele technologie en uitzonderlijke kwaliteit.
6. Veelgestelde vragen (FAQ)
- Vraag 1: Vervangt een flenskopmoer de noodzaak van een geharde sluitring volledig?
A: In de meeste toepassingen wel, omdat de flens een groter draagoppervlak biedt en de belasting effectief verdeelt. Voor zeer zachte materialen, slobgaten of onregelmatige verbindingsoppervlakken kan echter nog steeds een geharde sluitring nodig zijn om inbedden te voorkomen en een gelijkmatige verdeling van de belasting te garanderen. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) kan de juiste configuratie aanbevelen op basis van uw specifieke voegontwerp en materiaal. - Vraag 2: Waarom blijkt uit de contactspanningsgegevens dat een zeskantmoer met sluitring bij sommige maten beter presteert dan een flenskopmoer?
A: De gegevens weerspiegelen de contactspanning op het lageroppervlak. Een geharde ring van het juiste formaat kan de belasting soms effectiever verdelen dan de flens van een moer, vooral als de flensgeometrie geen volledig contact creëert. Uit bepaalde tests is gebleken dat de standaard platte sluitring, wanneer deze met een bout wordt gebruikt, de spanning gelijkmatiger verdeelt dan de flens. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) kan specifieke aanbevelingen en productgegevens voor uw toepassing verstrekken. - Vraag 3: Wat is het belangrijkste prestatieverschil tussen een gekartelde flensmoer en een gladde flensmoer?
A: Gekartelde flensmoeren zorgen voor een mechanische vergrendeling door in het pasvlak te bijten, waardoor het niet losraakt onder trillingen. Gladde flensmoeren verdelen de belasting zonder het oppervlak te markeren en worden gebruikt waar de oppervlakteafwerking behouden moet blijven. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) biedt beide typen aan en kan u adviseren over de beste keuze voor uw montageomstandigheden.
DIN 6923 flensmoer versus DIN 934 zeskantmoer met ring: hoe beïnvloeden de flensdiameter en uitlooptolerantie het behoud van de voorspanning via contactspanning en inbeddingsweerstand?
De keuze tussen a DIN 6923 flensmoer en een DIN 934 zeskantmoer met een aparte sluitring is een cruciale beslissing bij het ontwerpen van boutverbindingen. Hoewel beide configuraties erop gericht zijn de lagerspanning te verdelen en inbedding tegen te gaan, leiden hun geometrische en tolerantieverschillen tot kwantificeerbare verschillen in de verdeling van de contactspanning en dientengevolge tot behoud van de voorspanning. Dit artikel onderzoekt hoe de buitendiameter van de flens (dw) en de uitlooptolerantie van de DIN 6923-moer zich vertalen in duidelijk mechanisch gedrag.
1. Vergelijking van afmetingen: DIN 6923 flensmoer versus DIN 934 zeskantmoer met ring
De geïntegreerde flens van de DIN 6923-moer zorgt voor een gedefinieerde, consistente geometrie van het lageroppervlak. De DIN 934-moer daarentegen is afhankelijk van een afzonderlijke ring, wat extra toleranties en montagevariabiliteit introduceert. De volgende tabel vergelijkt de afmetingen van het sleuteloppervlak voor de maten M10 en M16.
| Parameter | DIN 6923 Flensmoer (M10) | DIN 934 Zeskantmoerring (M10) | DIN 6923 Flensmoer (M16) | DIN 934 Zeskantmoerring (M16) |
|---|---|---|---|---|
| Buitendiameter lager (dw) min | 19,6 mm | ~18,0 mm (buitendiameter sluitring) | 31,9 mm | ~30,0 mm (buitendiameter sluitring) |
| Binnendiameter lager (da) max | 10,8 mm | ~11,0 mm (ring-ID) | 17,3 mm | ~17,0 mm (ring-ID) |
| Dragend gebied | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Uitlooptolerantie (as van vlak tot draad) | Volgens ISO 4759-1 | De sluitring voegt tolerantiestapeling toe | Volgens ISO 4759-1 | De sluitring voegt tolerantiestapeling toe |
Gegevensbron: DIN 6923 afmetingen van Westfield Fasteners.
2. Contactstressverdeling: wat het onderzoek laat zien
Experimenteel en FEM-onderzoek heeft belangrijke kenmerken van de lagerdrukverdeling onder flensmoeren aan het licht gebracht.
- Niet-uniforme radiale verdeling: Driedimensionale foto-elastische experimenten hebben aangetoond dat de drukverdeling op het draagoppervlak van zeshoekige flensmoeren niet uniform is. De druk concentreert zich op het binnenste deel van de flens, terwijl de druk op het buitenste deel afneemt tot bijna nul. Dit betekent dat het effectieve draagoppervlak kleiner is dan het volledige flensoppervlak suggereert.
- Asymmetrische distributie: Uit hetzelfde onderzoek blijkt dat de spanningsverdeling in de boutverbinding en de drukverdeling op het draagvlak van de flensmoer axiaal asymmetrisch zijn, overeenkomend met de asymmetrische vorm van het schroefdraaddeel. Deze asymmetrie draagt bij aan het loslatingsmechanisme.
- Flensgeometrie-effecten: Elastoplastische FEM-analyse heeft bevestigd dat de flensdikte en de hellingshoek van de flens een aanzienlijke invloed hebben op zowel de contactspanningsverdeling als de permanente verharding (inbedding) op het lageroppervlak. Een goed ontworpen flensgeometrie kan de concentratie van spanningen aan de binnenrand verminderen.
Voor een standaard zeskantmoer met ring is de contactdruk ook niet uniform, maar de aanwezigheid van een aparte ring introduceert extra variabelen: de ring is mogelijk niet perfect gecentreerd en de vervorming ervan onder belasting kan het drukprofiel beïnvloeden.
3. Inbedding en behoud van voorbelasting
Inbedding – de plaatselijke plastische vervorming van het lageroppervlak onder de moer of ring – is een primaire oorzaak van verlies van voorspanning na het vastdraaien.
- DIN 6923 Flensmoer: Het grotere lageroppervlak van de flensmoer vermindert de contactspanning bij een gegeven voorbelasting, waardoor de inbeddingsdiepte wordt verminderd. Omdat de druk zich echter concentreert nabij de binnenrand van de flens, is de spanningsvermindering minder dan een eenvoudige berekening van de oppervlakteverhouding zou suggereren. Het gebruik van een gekartelde flens (met tanden) kan de vergrendeling verbeteren door in het pasvlak te bijten, maar dit vergroot ook de oppervlakteschade en kan de herbruikbaarheid van de verbinding verminderen.
- DIN 934 zeskantmoer met sluitring: Een goed gespecificeerde, geharde ring kan de verbindingsbelasting met 30-50% verhogen vergeleken met geen ring, door verankering te voorkomen en de belasting gelijkmatiger te verdelen. De effectiviteit hangt echter af van de hardheid, dikte en uitlijning van de ring. Een ring die te dun is, zal de belasting niet over de buitendiameter verdelen, waardoor een deel van het voordeel teniet wordt gedaan.
4. Productie- en kwaliteitsperspectief
Een consistente flensgeometrie en gecontroleerde productietoleranties zijn essentieel om de voordelen van de belastingsverdeling van flenskopmoeren te bereiken. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) is een familiebedrijf onder SEA Monies Metal Co., Ltd., met 20 jaar familie-ervaring en kwaliteitserfgoed in de metaalproductie. Vertrouwend op de sterke productiecapaciteit en supply chain-voordelen van Shengzhao Metal, zijn wij gespecialiseerd in R&D, productie en wereldwijde verkoop van hoogwaardige metaalproducten. In lijn met het streven van de familie naar precisie, een rigoureuze werkhouding en een langetermijnengagement, leveren wij stabiele en betrouwbare producten en diensten aan klanten over de hele wereld.
Door gebruik te maken van de robuuste R&D- en productiemogelijkheden van de fabriek, zijn wij gespecialiseerd in zeer sterke klinknagels, bouten, moeren, ringen, pennen, schroeven en diverse niet-standaard aangepaste onderdelen. Ons productassortiment omvat materialen zoals roestvrij staal, gelegeerd staal, aluminiumlegeringen, koper en speciale legeringen, waarbij gebruik wordt gemaakt van processen zoals koude kop, heet smeden en CNC-bewerking. Onze producten worden naar meer dan 25 landen geëxporteerd en bedienen meer dan 200 klanten.
Chance & Union streeft ernaar om "Manufactured in China" naadloos te verbinden met de internationale markt en klanten wereldwijd one-stop-bevestigingsoplossingen te bieden, van R&D tot massaproductie door middel van professionele technologie en uitzonderlijke kwaliteit.
5. Veelgestelde vragen (FAQ)
- Vraag 1: Vervangt een DIN 6923 flensmoer de noodzaak van een geharde sluitring volledig?
A: Ja, in de meeste toepassingen. De integrale flens zorgt voor een groter draagoppervlak en verdeelt de belasting effectief. Voor zeer zachte materialen, slobgaten of onregelmatige verbindingsoppervlakken kan een geharde sluitring echter nog steeds nodig zijn om inbedden te voorkomen en een gelijkmatige verdeling van de belasting te garanderen. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) kan de juiste configuratie aanbevelen op basis van uw specifieke voegontwerp en materiaal. - Vraag 2: Waarom is de contactspanning onder een flensmoer niet gelijkmatig verdeeld over de gehele flens?
A: Foto-elastische experimenten hebben aangetoond dat de druk zich concentreert aan de binnenkant van de flens, terwijl de druk aan de buitenkant tot bijna nul is teruggebracht. Dit komt door de stijfheid van het moerlichaam en de geometrie van de flens. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) zorgt voor een nauwkeurige flensgeometrie om de belastingsverdeling te optimaliseren. - Vraag 3: Wat is het effect van de flenshellingshoek op het behoud van de voorspanning?
A: Elastoplastische FEM-analyse heeft aangetoond dat de hellingshoek van de flens een aanzienlijke invloed heeft op zowel de contactspanningsverdeling als de permanente vervorming op het lageroppervlak. Een geoptimaliseerde flenshellingshoek helpt de belasting gelijkmatiger te verdelen, waardoor spanningsconcentraties en de daarmee samenhangende inbedding die voorspanningsverlies veroorzaken, worden verminderd. Zhejiang Chance & Union Import en Export Co., Ltd. (Chance & Union) kan advies geven over de optimale flensgeometrie voor uw specifieke toepassing.
