Productoverzicht

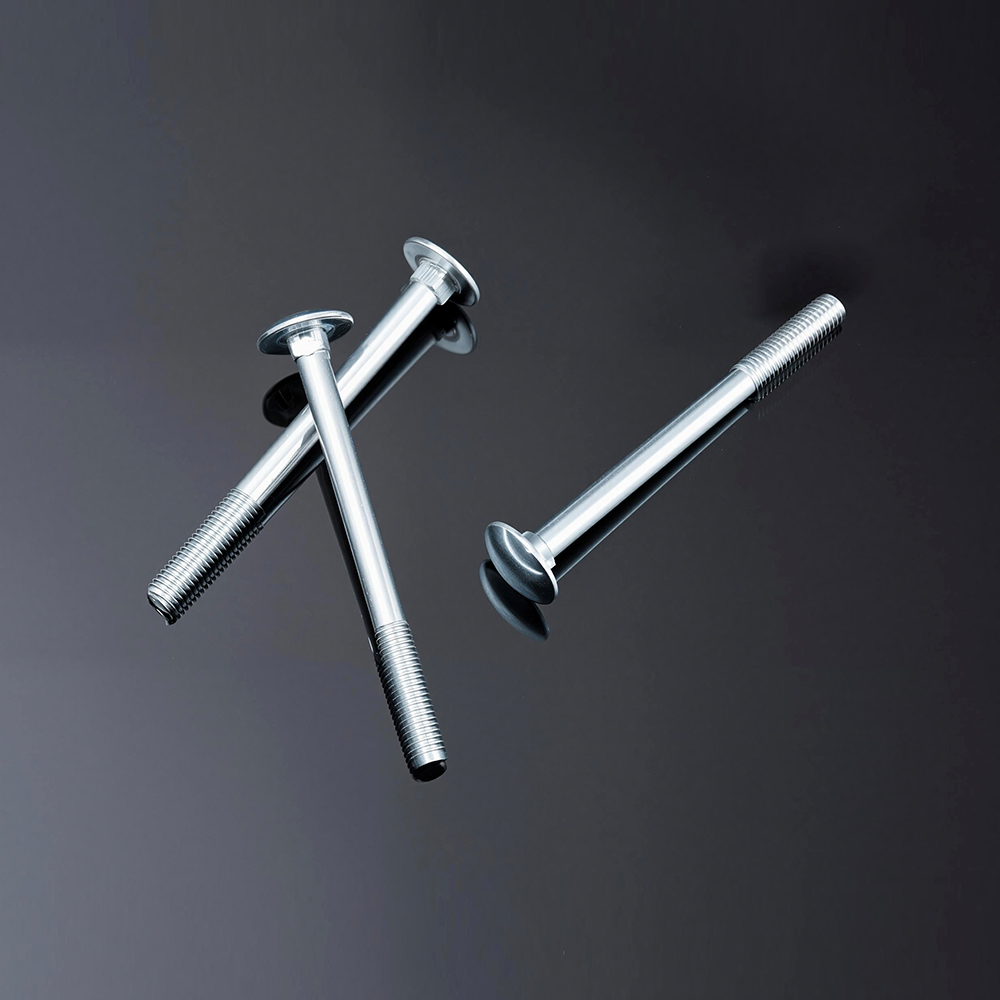

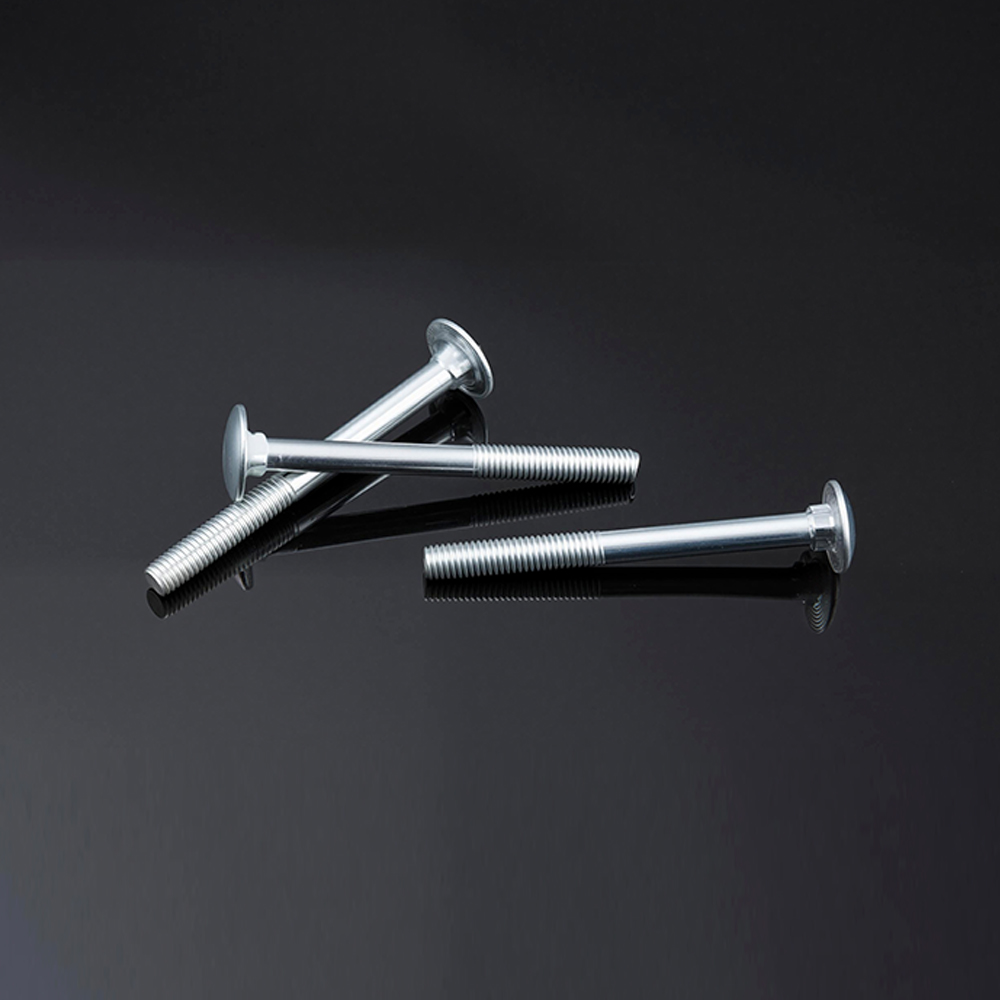

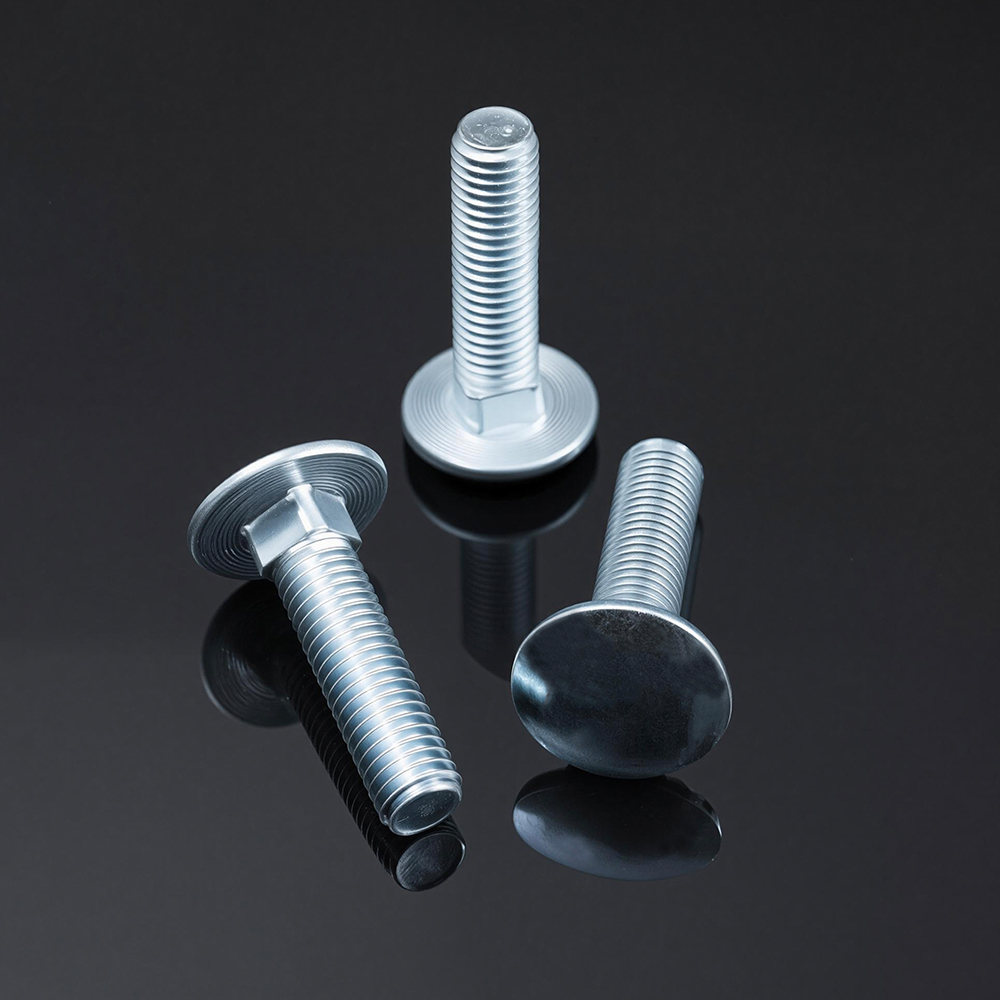

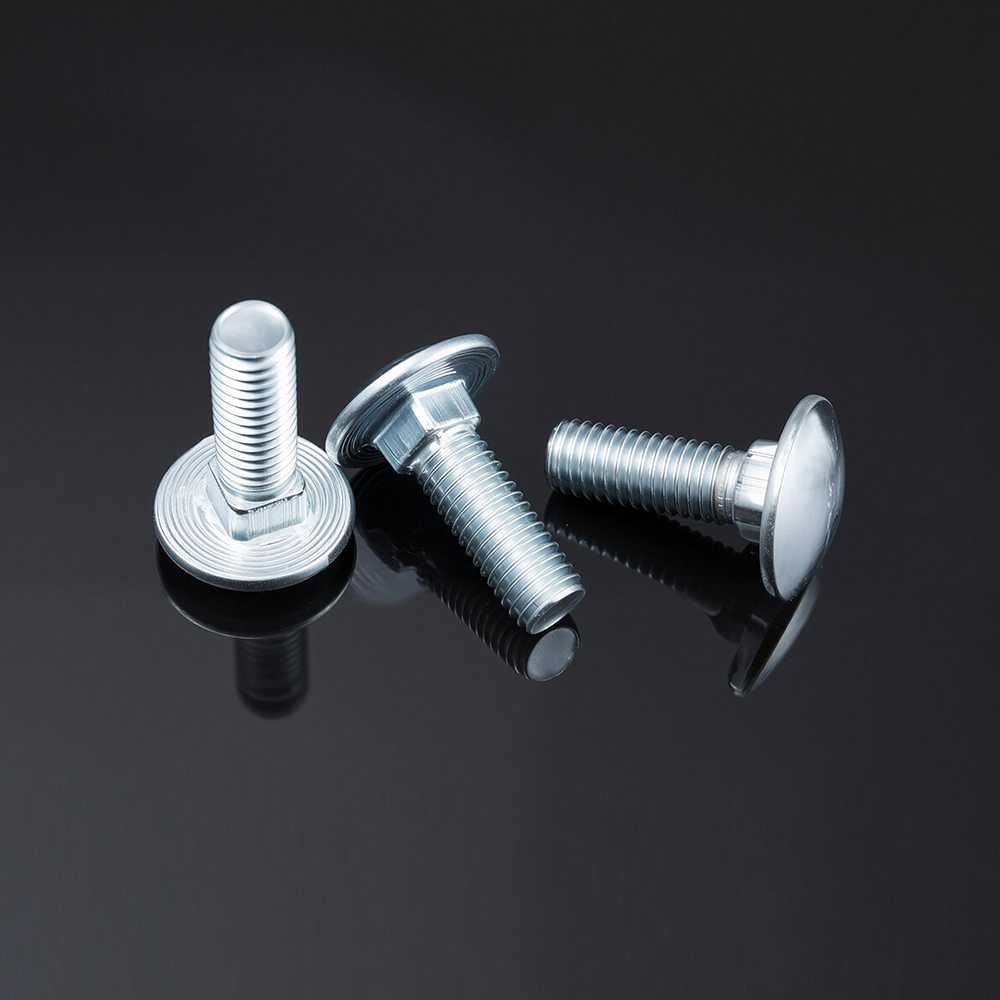

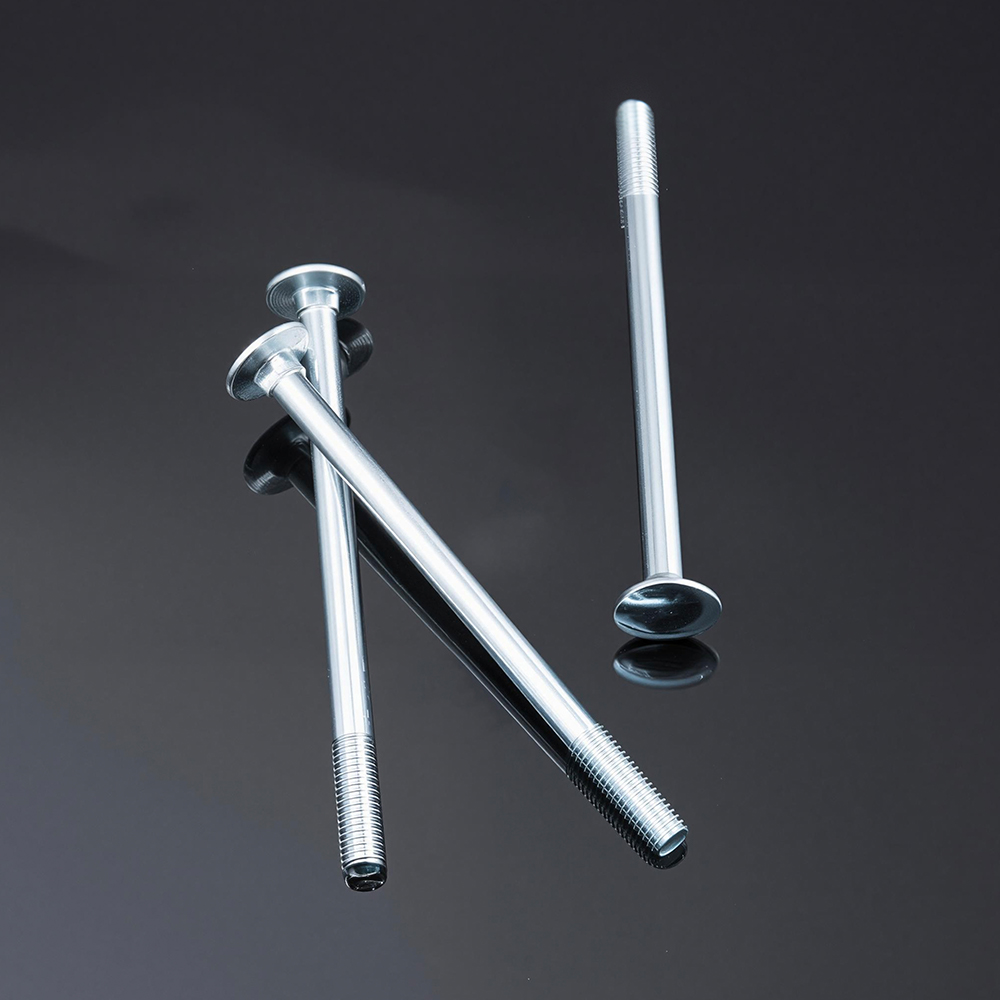

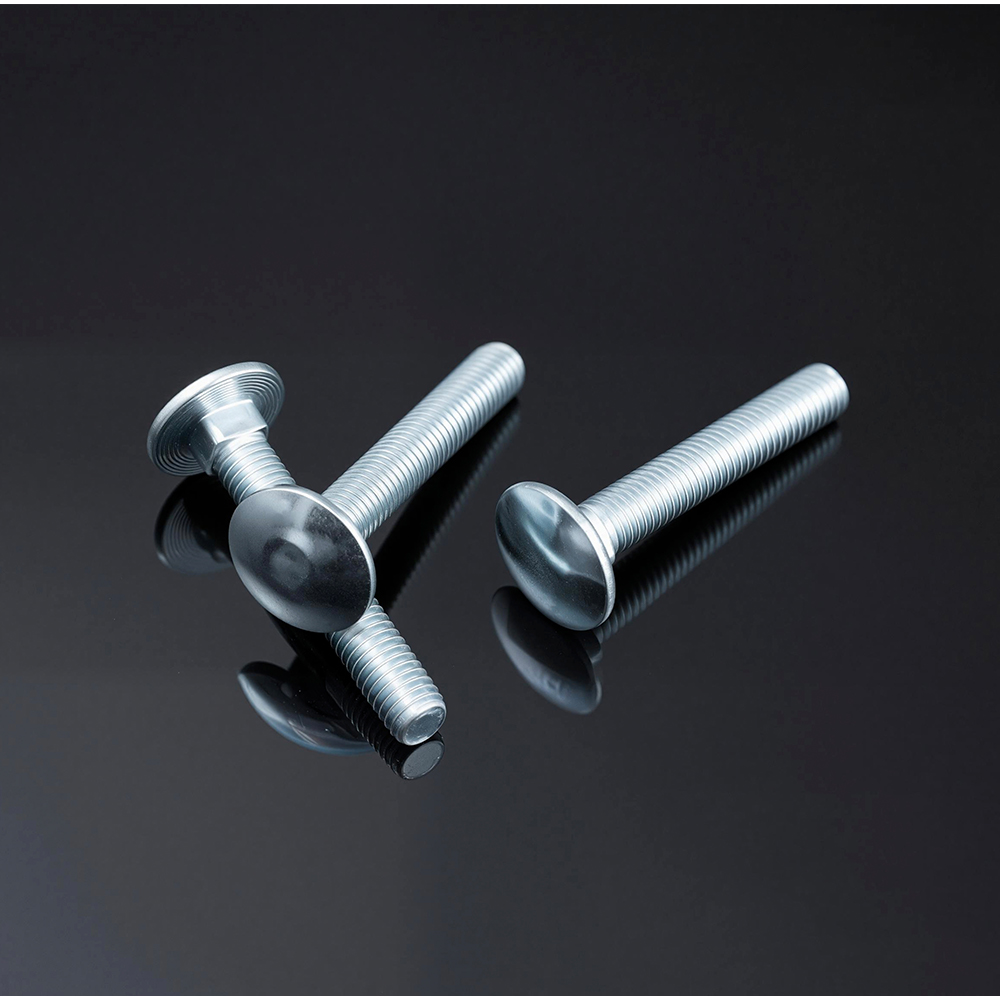

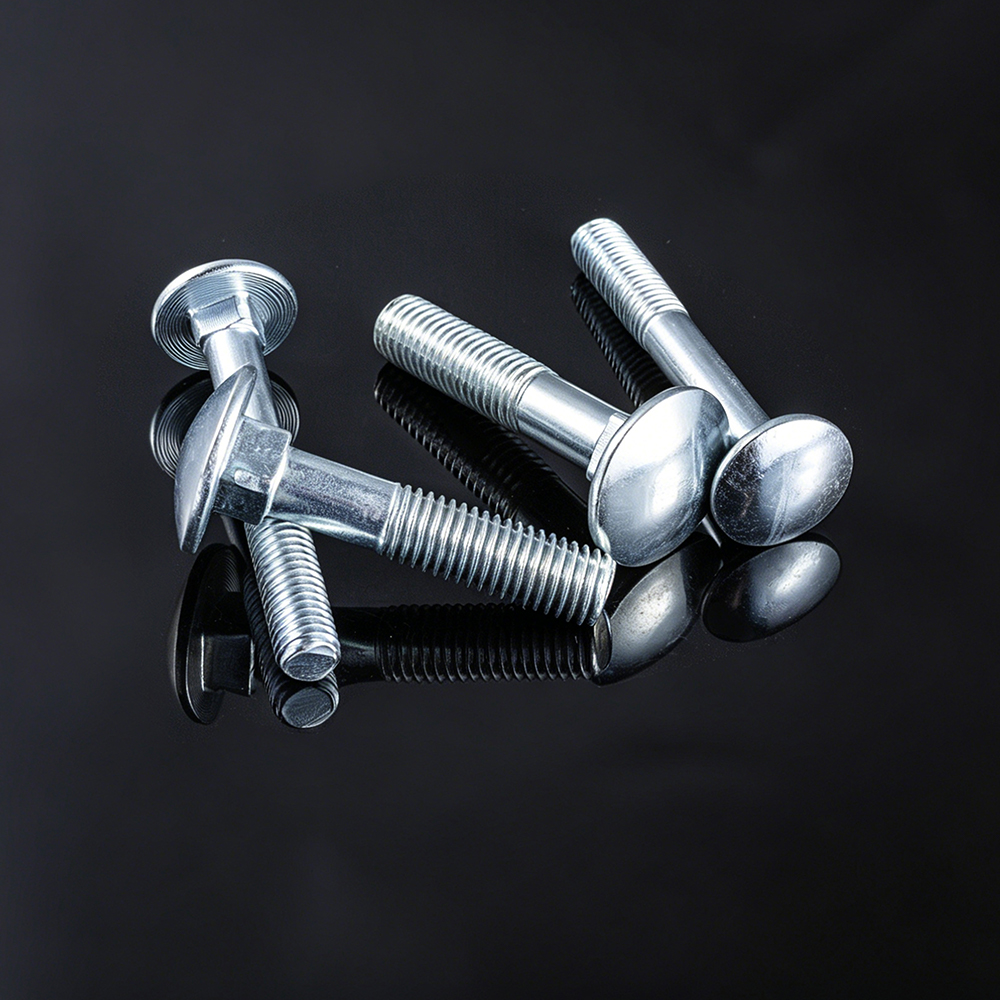

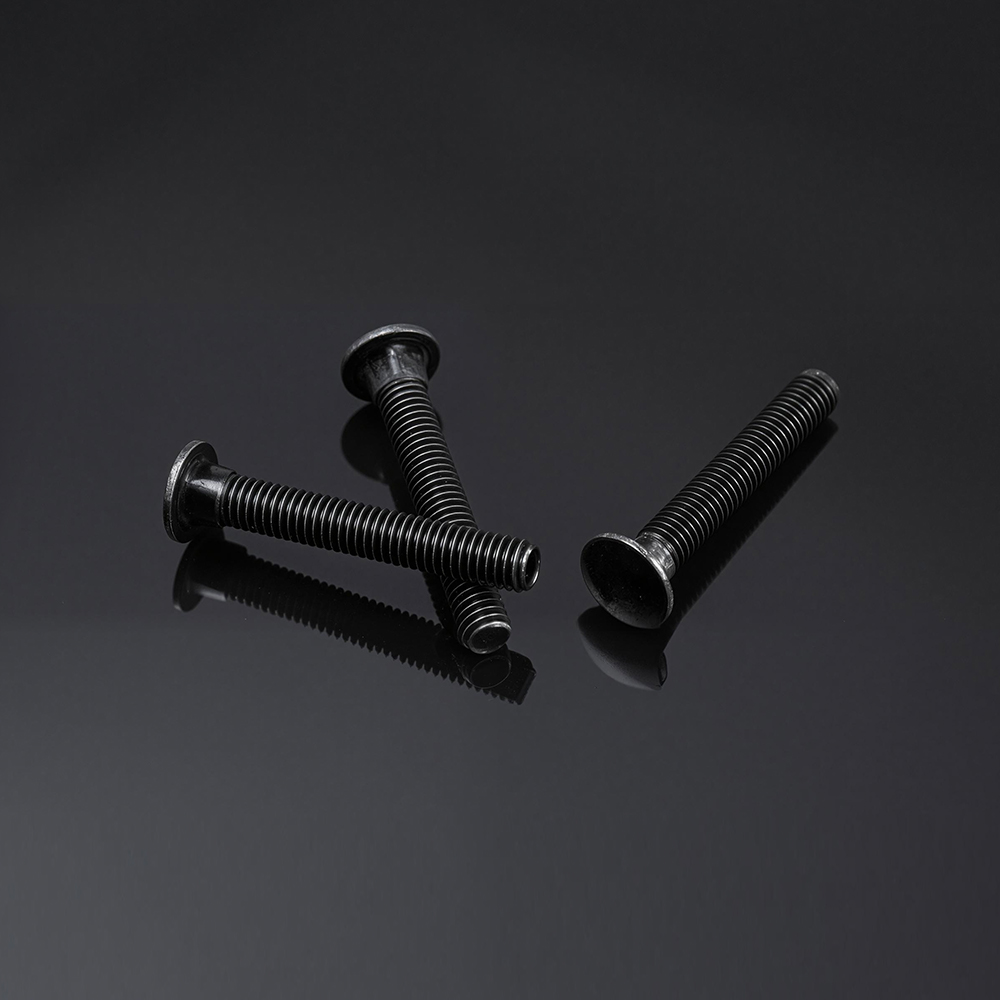

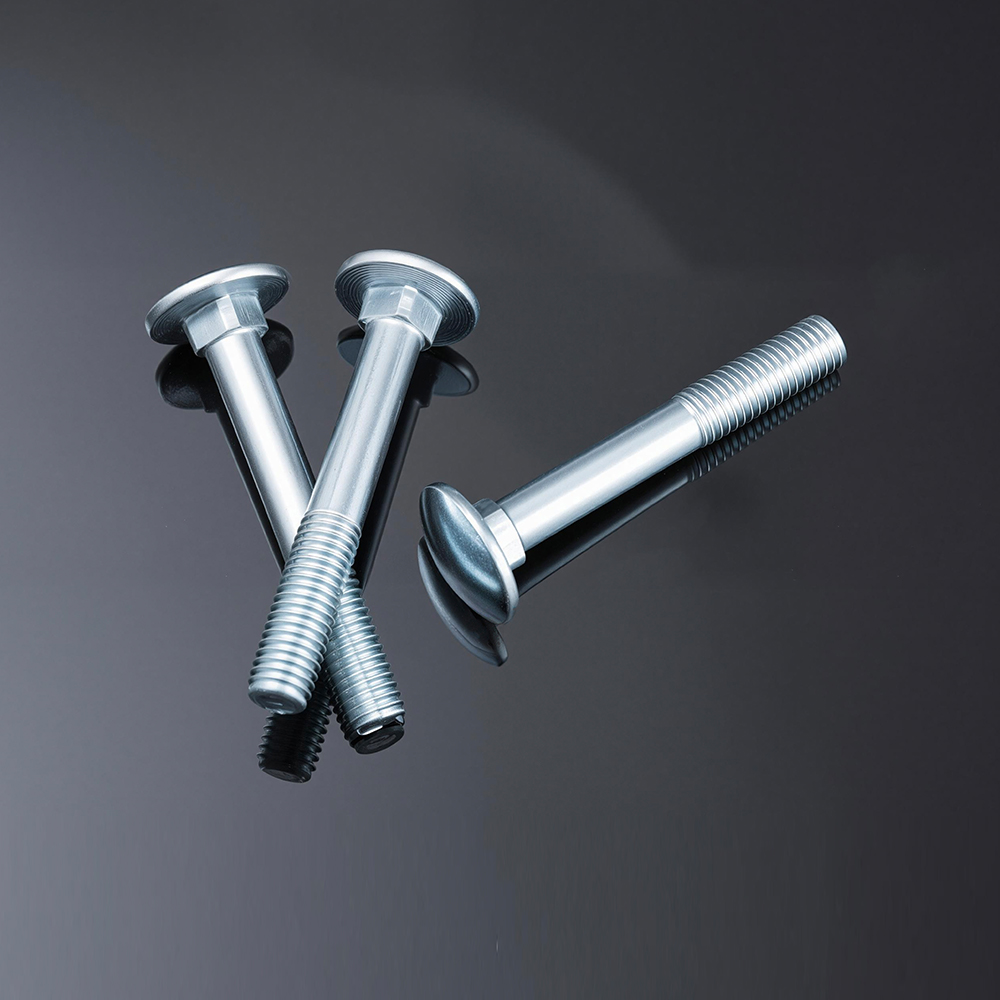

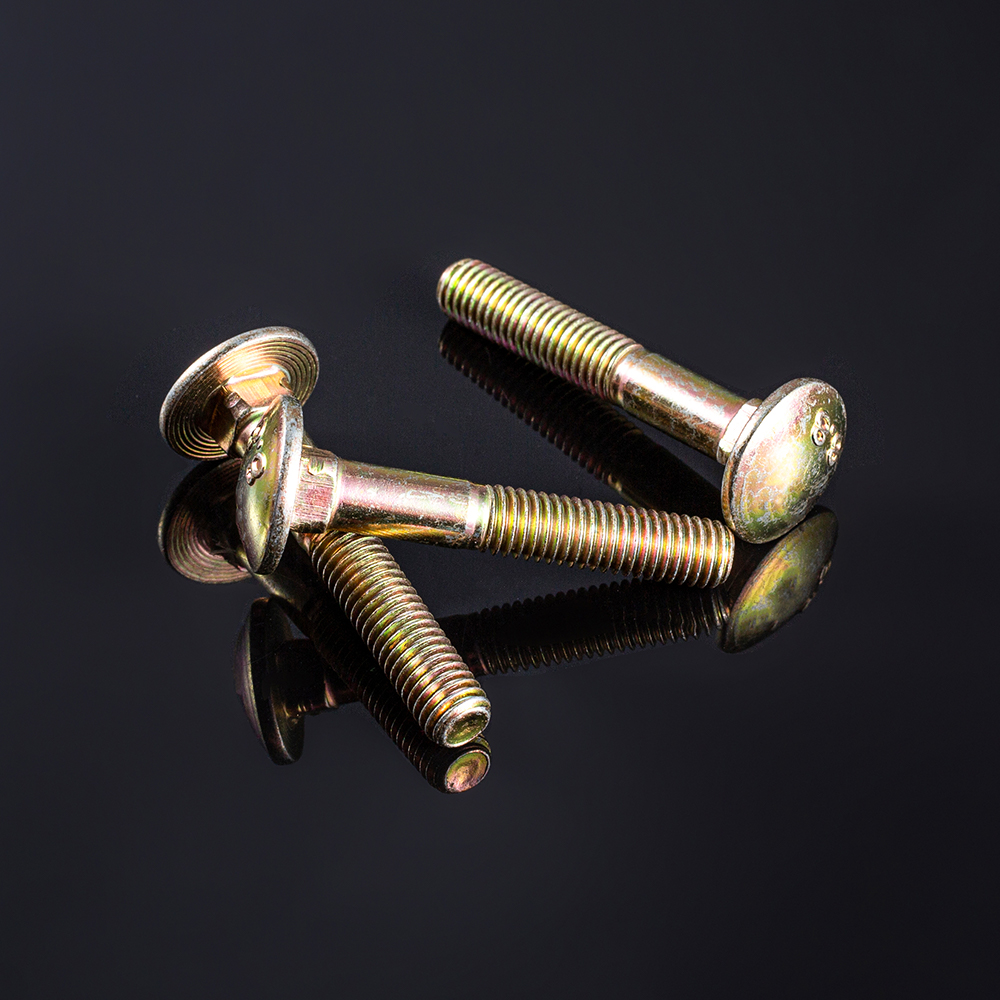

De grote wagenbout met ronde hals en ronde hals heeft een extra brede, platte koepelkop in combinatie met een traditionele vierkante hals, die een superieure lastverdeling en een strak, afgewerkt uiterlijk biedt voor een breed scala aan standaardtoepassingen.
Belangrijkste kenmerken
De extra grote platte kop verspreidt de klemkracht over een groter oppervlak om de materiaalspanning te verminderen.
Gladde, knikvrije koepelkop is ideaal voor zichtbare installaties.
De vierkante anti-rotatiehals zorgt voor een veilige grip in voorgeboorde gaten.
Verkrijgbaar in een volledig assortiment standaardlengtes en draadspoed.
Meerdere materiaal- en afwerkingsopties voor binnen-, buiten- en corrosieve omgevingen.
| SAE-klasse 5.8 (equivalent aan ISO 5.8) | |
| Boutdiameter | M5–M20 (aanpasbaar) |
| Draadtype | UNC / UNF (aanpasbaar; ISO metrische draad voor metrische opties) |
| Normen | DIN 603 / SAE J429 / ASTM A307 (omschakelbaar volgens klantvereisten) |
| Sterktegraad | SAE-klasse 5.8 |
| Warmtebehandeling | Gedoofd en getemperd (Q&T) |
| Treksterkte | ≥500 µMPa |
| Opbrengststerkte | ≥400 µMPa |
| Hardheid | HRC 22–27 |
| Hoofdstijl | Paddestoelkop met vierkante hals, Phillips-uitsparing |
| Draadnauwkeurigheid / tolerantie | 2A/3A (inch); 6g (metrisch) |
| Bedrijfstemperatuur | -40°C tot 250°C |
| Bijpassende componenten | Zeskantmoeren (DIN 934), platte ringen (DIN 125) |
| SAE-klasse 8.8 (equivalent aan ISO 8.8) | |
| Boutdiameter | M5–M20 (aanpasbaar) |
| Draadtype | UNC / UNF (aanpasbaar) |
| Normen | DIN 603 / SAE J429 / ASTM A325 |
| Sterktegraad | SAE-klasse 8,8 |
| Materiaal | Middelmatig koolstofstaal (C45 / SAE 1045) |
| Warmtebehandeling | Gedoofd en getemperd (Q&T) |
| Treksterkte | ≥800 µMPa |
| Opbrengststerkte | ≥640 µMPa |
| Hardheid | HRC 24–33 |
| Hoofdstijl | Paddestoelkop met vierkante hals, Phillips-uitsparing |
| Draadnauwkeurigheid / tolerantie | 2A / 3A |
| Bedrijfstemperatuur | -40°C tot 300°C |
| Bijpassende componenten | Zeskantmoeren (DIN 934), platte ringen (DIN 125), Spring washers (DIN 127) |
| SAE-klasse 10.9 (equivalent aan ISO 10.9) | |
| Boutdiameter | M5–M20 (aanpasbaar) |
| Draadtype | UNC / UNF (aanpasbaar) |
| Normen | DIN 603 / SAE J429 / ASTM A490 |
| Sterktegraad | SAE-klasse 10.9 |
| Materiaal | Gelegeerd constructiestaal (40Cr / SAE 4140) |
| Warmtebehandeling | Gedoofd en getemperd (Q&T) |
| Treksterkte | ≥1000 µMPa |
| Opbrengststerkte | ≥900 µMPa |
| Hardheid | HRC 32–39 |
| Hoofdstijl | Paddestoelkop met vierkante hals, Phillips-uitsparing |
| Draadnauwkeurigheid / tolerantie | 2A / 3A |
| Bedrijfstemperatuur | -40°C tot 350°C |
| Bijpassende componenten | Hoge sterkte zeskantmoeren (DIN 934, klasse 10), platte ringen (DIN 125) |
| SAE-klasse 12.9 (equivalent aan ISO 12.9) | |
| Boutdiameter | M5–M20 (aanpasbaar) |
| Draadtype | UNC / UNF (aanpasbaar) |
| Normen | DIN 603 / SAE J429 / ASTM A490 |
| Sterktegraad | SAE-klasse 12,9 |
| Materiaal | Gelegeerd constructiestaal (35CrMo / SAE 4135) |
| Warmtebehandeling | Gedoofd en getemperd (Q&T) |
| Treksterkte | ≥1200? MPa |
| Opbrengststerkte | ≥1080? MPa |
| Hardheid | HRC 39–44 |
| Hoofdstijl | Paddestoelkop met vierkante hals, Phillips-uitsparing |
| Draadnauwkeurigheid / tolerantie | 2A / 3A |
| Bedrijfstemperatuur | -40°C tot 380°C |
| Bijpassende componenten | Zeer sterke zeskantmoeren (DIN 934, klasse 12), platte ringen (DIN 125) |
Toepassingen
Algemene houtbewerking, terrasplanken, railingsystemen, speeltoestellen, openbaar meubilair en hybride hout-metaalconstructies.
